Hogyan javítottam meg elromlott dagasztógépünket (és mit tanultam)

A rövid válasz: Egy törött Gyúró Javítható – ha tudja, hol keresse

Amikor a dagasztógépünk az adag közepén elromlott, az első reakció a pánik volt. Volt anyagunk a kamrában, gyártási határidő, és végképp fogalmunk sem volt, hogy 20 perces javításra vagy kéthetes alkatrészvárásra gondolunk. Kiderült, hogy egyik sem. A legtöbb dagasztógép meghibásodás három kategóriába sorolható: mechanikai kopás, elektromos hibák és kezelővel kapcsolatos problémák – és a többség a helyszínen megoldható anélkül, hogy a teljes egységet visszaküldené a gyártónak.

Ez a cikk bemutatja, hogy pontosan mi történt a gépünkkel, hogyan diagnosztizáltuk, mit tartalmazott a javítás, és mit változtattunk utána, hogy megakadályozzuk a megismétlődést. Ha a dagasztógépe éppen leállt, kezdje a diagnosztikai szakaszsal. Ha ezt olvassa el, mielőtt bajba kerülne, a végén található karbantartási táblázat megéri az idejét.

Mi történt: Hogyan tönkrement a dagasztógépünk

Zajjal kezdődött. Körülbelül negyven perccel a szokásos keverési ciklus után a dagasztógép ritmikus csiszolóhangot kezdett produkálni – nem katasztrofális durranást, csak egy halk, tartós fém-fémmel hangot, amely előző nap nem volt ott. Leállítottuk a tételt, a lehető legjobban kitisztítottuk az anyagot, és kikapcsoltuk.

Szemrevételezéssel semmi sem látszott nyilvánvalóan rosszul. A rotorlapátok sértetlenek voltak. A kamra falain nem voltak látható repedések. A hajtószíj normál feszesség alatt volt. De amikor megpróbáltuk újraindítani, a motor járt, de a rotorok nem forogtak. A sebességváltó elakadt.

Valójában ez az egyik leggyakoribb meghibásodási mód a gumi és polimer keverésére használt belső dagasztógépekben. A dagasztógépben a sebességváltó a motor és a forgórész tengelyei között helyezkedik el, csökkentve a sebességet és megsokszorozva a nyomatékot. Ha a kenés meghiúsul – akár azért, mert az olajszint leesett, az olaj leromlott, vagy a tömítés beengedte a szennyeződéseket –, a fogaskerekek fémről-fémre kezdenek járni. Ha korán elkapja, csikorgó hangot hall. Ha ezt elmulasztja, kap egy lefoglalt egységet.

Esetünkben egy kopott tengelytömítés miatt több hónapon keresztül finom gumipor vándorolt ​​be a sebességváltóba. Az olaj elszennyeződött és elvesztette viszkozitását. Nem fogtuk fel, mert a karbantartási ellenőrzéseink nem az olaj állapotát vizsgálták – csak az olajszintet. Ez a megkülönböztetés számít, és ezen a javítás után azonnal változtattunk.

A dagasztógép meghibásodásának diagnosztizálása: hol kezdjem

Ha a dagasztógép leállt, vagy rendellenesen működik, álljon ellen a kísértésnek, hogy ismételten indítsa újra. Így válnak a kisebb problémák komolyabbá. Ehelyett dolgozzon át egy strukturált diagnózist, mielőtt bármi máshoz nyúlna.

1. lépés – Jellemezze a tünetet

A kudarc természete sokat elárul az okáról. Kiindulási keretként használja a következőket:

• A motor jár, a rotorok nem mozognak: Valószínűleg sebességváltó, tengelykapcsoló vagy kulcs/kulcshorony hiba
• A motor nem indul: Ellenőrizze az elektromos tápellátást, a túlterhelési relét, a hőkapcsolót vagy a VFD hibakódokat
• A rotorok forognak, de rossz a keverés: Kopott rotorlapátok, helytelen hézag vagy hőmérséklet-szabályozási probléma
• Szokatlan zaj működés közben: Csapágykopás, idegen tárgy a kamrában vagy kenési hiba
• Túlmelegedés: Eltömődött hűtőcsatornák, meghibásodott hőmérséklet-érzékelő vagy túlzott súrlódás a hajtásláncban
• A tömítésekből szivárgó anyag: Kopott csúcs- vagy rotorvég-tömítések, amelyek általában ütemezett cserét igényelnek

2. lépés – Először ellenőrizze az elektromos oldalt

Az elektromos hibákat gyakran könnyebb és olcsóbb kijavítani, mint a mechanikus hibákat, ezért először zárja ki őket. Ellenőrizze a bejövő feszültséget mindhárom fázisban – a két fázison működő dagasztógép túlmelegíti a motort, és terhelés alatt leáll. Ellenőrizze a túlterhelési relé beállítását, és hasonlítsa össze a motor adattáblájának áramával. Keressen hibakódokat a frekvenciaváltón, ha a gép használ ilyet. Sok esetben ami mechanikai meghibásodásnak tűnik, az valójában egy kioldott védelmi eszköz, amely egy gombnyomással visszaáll.

3. lépés – Vizsgálja meg a hajtásláncot

Lekapcsolt és reteszelt áram mellett próbálja meg kézzel elforgatni a rotor tengelyeit. A legtöbb dagasztógépen forgórudat vagy aljzatot használhat a rotor tengely végén. Ha a tengelyek nem mozdulnak meg, a probléma a sebességváltóban van, vagy maguk a rotorok beszorultak – valószínűleg a kamrában lévő megkeményedett anyag miatt. Ha a tengelyek szabadon forognak, de a motor nem hajtja meg őket, akkor a probléma a motor és a sebességváltó közötti tengelykapcsolóban van.

4. lépés – Ellenőrizze a kenést

Vegyen egy mintát a sebességváltó-olajból. Viszonylag átlátszónak vagy borostyán színűnek kell lennie a kenőanyag típusától függően. Ha az olaj fekete, tejszerű vagy látható részecskéket tartalmaz, akkor a szennyeződés a probléma — nem csak alacsony szinten. A tejszerű olaj víz behatolását jelenti. A fémrészecskéket tartalmazó fekete olaj a hajtómű kopását jelenti. A sötét, viszkózus olaj gumirészecskékkel a tömítés meghibásodását jelenti, ezt találtuk.

Javítás: Mit csináltunk a dagasztógép megjavításáért

Miután megbizonyosodtunk arról, hogy a sebességváltóval van a probléma, a javítási folyamat öt szakaszra bomlott. A teljes munka körülbelül három napot vett igénybe, beleértve az alkatrészbeszerzést is, amely a sebességváltó-munkáknál a leggyorsabb – főként azért, mert ésszerű kapcsolatunk volt egy helyi ipari beszállítóval, akinek raktáron volt tengelytömítése.

1. szakasz – Ürítse ki a kamrát

Minden mechanikai munka előtt a keverőkamrát ki kellett üríteni. Szerencsénk volt – az anyag nem keményedett meg teljesen, és még mindig manuálisan eltávolítható volt a kamra falaira felvitt hő hatására. Azokban az esetekben, amikor az anyag teljesen megszilárdult, az eltávolítás tovább tarthat, mint a tényleges javítás. Ez az egyik oka annak, hogy kifizetődő a gyors cselekvés, amikor először észleli a tüneteket.

2. szakasz – Ürítse le és öblítse át a sebességváltót

A szennyezett olajat teljesen leengedtük, majd enyhe öblítőfolyadékkal átöblítettük a sebességváltót, hogy eltávolítsuk a maradék iszapokat és részecskéket. Ezt a lépést gyakran kihagyják, ha az emberek sietnek, hogy újra elinduljanak, és ennek kihagyása azt jelenti, hogy friss olajat helyez szennyezett környezetbe. Az iszap heteken belül lebontja az új olajat.

3. szakasz – Cserélje ki a meghibásodott tengelytömítést

A kiváltó ok a kopott forgórész tengelytömítése volt. Ezek a tömítések a dagasztókamra és a sebességváltó háza között helyezkednek el, megakadályozva, hogy a folyamatban lévő anyagok bevándoroljanak a kenőanyag-rendszerbe. Gépünkön a tömítés ajakos radiális tömítés, PTFE futófelülettel. Az eredeti szolgálatban volt nagyjából 4200 óra — a gyártó azt javasolja, hogy 3000 óra után ellenőrizze és 5000 óra után cserélje ki, vagy bármilyen kopás jele esetén, attól függően, hogy melyik következik be előbb. A papíron az intervallumon belül voltunk, de az üzemi körülmények – csiszolóanyag, megemelt hőmérséklet – felgyorsították a kopást.

A belső dagasztógép tömítésének cseréje nem triviális. A forgórész tengelyét részben vissza kell húzni, hogy hozzáférjen a tömítésházhoz, ami azt jelenti, hogy le kell választani a tengelykapcsolót és megfelelően alá kell támasztani a tengelyt. A gép saját karbantartási emelési pontjait és a szomszédos üzemtől kölcsönzött tengelytartó rögzítést használtuk. Ha ezt megfelelő tengelytámasz nélkül kísérlik meg, az a csapágyház károsodásának kockázatával jár.

4. szakasz – Vizsgálja meg és szerelje össze

Részlegesen kihúzott tengely mellett megragadtuk az alkalmat, hogy megvizsgáljuk a forgórész csapágyát. Korai jelei mutatkoztak a belső versenyen – még nem kritikus, de megjegyezték. Rögzítettük a karbantartási naplóban, és a következő tervezett leálláskor megjelöltük cserére. Maguk a fogaskerekek, az olajszennyeződés ellenére, nem mutattak a normál kopási mintákon felüli pontszámot. Ennek részben az volt az oka, hogy még azelőtt észleltük a problémát, hogy a gép elég sokáig futott volna ahhoz, hogy a hajtómű megrongálódjon.

5. szakasz – Újratöltés, bejáratás és ellenőrzés

A hajtóművet a gyártó által megadott hajtóműolajjal – esetünkben ISO VG 220 – töltöttük fel a megfelelő szintjelzésig. Ezután a dagasztógépet 30 percig tehermentesen futtattuk, miközben figyeltük a sebességváltó hőmérsékletét, és figyeltük a rendellenes hangokat. A hőmérséklet 52°C-on stabilizálódott, ami a normál működési tartományon belül van. Ezután lefuttattunk egy próbatételt a normál töltési tömeg 60%-án, mielőtt visszatértünk a teljes termeléshez.

Gyakori dagasztóhibapontok és azok okai

A sebességváltó szennyeződési problémánk nem egyedi. Miután több más összeállítási műveletről beszélt a karbantartó mérnökökkel, egyértelmű mintázat alakult ki a gyakori hibamódok között. Az alábbi táblázat összefoglalja a belső dagasztógépekkel kapcsolatos leggyakrabban jelentett problémákat, azok tipikus okait és azt, hogy a javítás általában mit tartalmaz.

Ami kiemelkedik ebből a táblázatból, az az minden felsorolt hibamód teljesen vagy részben megelőzhető . Egyikük sem véletlenszerű, mechanikus végzet. Mindegyiknek vannak előfutárai – jelek, amelyek a gép leállása előtt megjelennek –, és a legtöbbjüket elkaphatja egy karbantartási program, amely túlmutat az egyszerű szemrevételezésen.

A belső dagasztógép megértése: miért romlik el úgy, ahogyan teszi

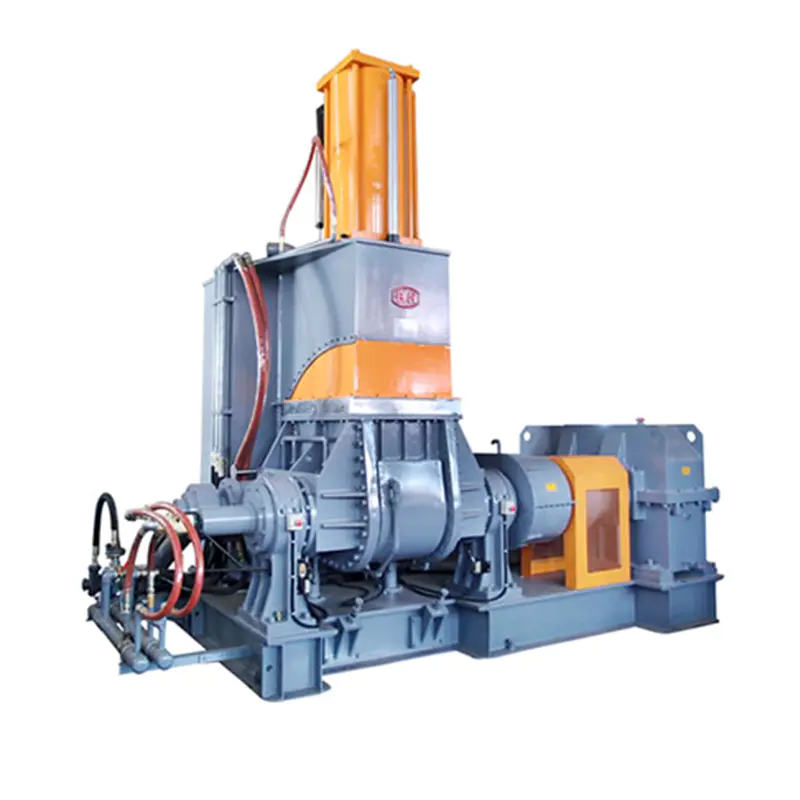

A dagasztógép megfelelő karbantartásához segít megérteni, hogy a gép valójában mit csinál, és miért tesz ez bizonyos alkatrészeket stressz alá. A belső dagasztógép – amelyet néha Banbury-típusú keverőnek vagy egyszerűen dagasztógépnek is neveznek – úgy működik, hogy két egymásba illeszkedő rotort forgatnak egy lezárt keverőkamrában. Az anyagot egy felső hengeren keresztül töltik be, összenyomják, a rotorlapátok és a kamra falai közé nyírják, majd fokozatosan homogenizálják.

Az érintett erők jelentősek. Egy szénfeketével töltött gumikeveréket keverő gyártási dagasztógép működhet 50 000 Nm-t meghaladó nyomaték a rotor tengelyein. Ez a terhelés közvetlenül a sebességváltón halad át. A dagasztógép hajtóműve nem könnyű terhelésű egység – ez egy nehézipari spirális vagy homlokkerekes fogaskerekes készlet nagy, edzett fogaskerekekkel –, de ennek is vannak határai, és ezeket a határokat a kenés minősége, a csapágy állapota és a tömítés integritása határozza meg.

A termikus környezet további feszültségréteget ad hozzá. A dagasztógépek jellemzően 60 °C és 180 °C közötti kamrahőmérsékleten működnek, a vegyülettől függően. Egyes folyamatok magasabbra mennek. A hő bejut a gép szerkezetébe, hatással van a tömítőanyagokra, és felgyorsítja a kenőanyag lebomlását. Egy 5000 órán át 60°C-on névleges sebességváltó-olaj 2500 óra alatt lebomolhat, ha a környezeti hőmérséklet a sebességváltó körül folyamatosan 90°C.

A tömítőrendszer hidat képez a magas hőmérsékletű, szennyezett folyamatkörnyezet és a tiszta, olajozott hajtásrendszer között. Amikor működik, soha nem gondolsz rá. Ha meghibásodik, röviddel ezután a sebességváltó követi.

Amin változtattunk az üzemzavar után

A dagasztógép újraindítása az első lépés volt. A második lépés volt, hogy megbizonyosodjon arról, hogy nem romlik el újra ugyanúgy. Négy konkrét változtatást hajtottunk végre a karbantartási megközelítésünkben, amelyek közül egyik sem igényelt jelentős beruházást.

Olajállapot-figyelés szintfigyelés helyett

Egy egyszerű olajállapot-ellenőrzéssel egészítettük ki a heti karbantartási rutint. Ehhez egy kis mintát kell venni a sebességváltó leeresztő pontjából, és szemrevételezéssel ellenőrizni kell a színt, a tisztaságot, a részecskék vagy hab jelenlétét. Körülbelül öt percig tart. Félévente laborelemzésre is küldünk mintát. A laborvizsgálat mintánként nagyjából 80 euróba kerül, és megmutatja a viszkozitást, a szennyezettségi szintet és az oxidációs állapotot. Ez olcsó biztosítás egy 15 000 eurós sebességváltó-felújítás ellen.

Csökkentett tömítéscsere-intervallum a mi körülményeinkhez képest

A tengelytömítések cseréjére a gyártó szabványos 5000 órás intervallumát követtük. A meghibásodás után beszéltünk az OEM szervizcsapatával, és megtudtuk, hogy a nagy töltőanyag-terhelésű vegyületek esetében – ami az általunk használt legtöbbet jellemzi – azt javasolják, hogy ezt 3000 órára csökkentsék. Karbantartási ütemtervenket ennek megfelelően frissítettük. Maguk a tömítések egyenként körülbelül 120 euróba kerülnek. Proaktív cseréjük töredéke a szennyeződés okozta sebességváltó-meghibásodás költségeinek.

Hőmérséklet trendek a sebességváltón

Olcsó infra hőmérő ellenőrzést adtunk a napi kezelői körökhöz. A sebességváltó felületi hőmérsékletét minden reggel naplózza. Alapértékünk normál üzemben 48-55°C. Ha a hőmérséklet nyilvánvaló magyarázat nélkül 65°C fölé emelkedik (például egy szokatlanul meleg környezeti napon), az vizsgálatot indít el, mielőtt meghibásodna. Ez a fajta egyszerű trend korán felismeri a kenési problémákat – a lebomló kenőanyag veszít hőhatékonyságából, és a sebességváltó melegebbé válik.

Pótalkatrészek harisnya a dagasztógéphez

Az egyik dolog, ami meghosszabbította az állásidőnket, a tengelytömítés megérkezésére várt. Most egy készlet rotorcsúcs tömítést, rotoronként egy tengelytömítést és egy motor tengelykapcsoló elemet tartunk a polcon. Az alkatrészek összértéke 500 euró alatt van. Az alkatrészek kis polcot foglalnak el. De ha rendelkezésre állnak, akkor ha holnap is megtörténik ugyanaz a hiba, három helyett egy napon belül újra felállunk.

A dagasztógép megelőző karbantartási ütemterve

Tapasztalataink és más üzemeltetőkkel folytatott beszélgetéseink alapján a következő ütemterv gyakorlati kiindulópontot jelent a belső dagasztógép folyamatos gyártási használat során történő karbantartásához. Állítsa be az intervallumokat a keverék típusa, a napi üzemóra és a környezeti feltételek alapján.

Mikor kell szakembert hívni ahelyett, hogy saját maga javítaná meg

Nem minden dagasztógép javítás tartozik a házon belüli karbantartás körébe. Ha tudja, hol van ez a vonal, megóvhatja attól, hogy súlyosbítsa a problémát.

A házon belüli munka általában megfelelő: tömítéscserék, ahol az eljárás dokumentálva van, olajcserék és állapotellenőrzés, tengelykapcsoló elemek cseréje, elektromos hiba diagnosztika és alap forgórész ellenőrzés nyitott kamrával.

Szakember bevonása tanácsos: a sebességváltó szétszerelése és a hajtómű-ellenőrzés az olajmintavételen túl, a forgórész eltávolítása és a csapágycsere, a kamrafal kopás vagy repedés vizsgálata, a fő alkatrészcsere utáni beállítás mérése és korrekciója, valamint minden olyan helyzet, amikor alapos helyszíni diagnózis után nem egyértelmű a hibamód.

Egyes dagasztógép-gyártók olyan szolgáltatási szerződéseket kínálnak, amelyek időszakos szakértői ellenőrzéseket is tartalmaznak. Ezek megérhetik a költségeket a három műszakban, folyamatos termelésben működő gépeknél, ahol a nem tervezett leállás nagyon költséges. Azon gépek esetében, amelyek egy műszakban üzemelnek tervezett heti karbantartási időszakokkal, általában elegendő egy erős házon belüli program.

Egy dolgot érdemes megjegyezni: ha a gépére lejárt a garancia, és választania kell a nagyobb javítás vagy csere között, a döntés előtt kérjen megfelelő értékelést. Egy jól karbantartott dagasztógép 20-30 évig is megbízhatóan üzemel. Egy elhanyagolt gépnek, amely egyszerre halmozott fel problémákat a sebességváltóban, a csapágyakban és a rotorrendszerben, többe kerülhet a javítás, mint amennyit ér – de ezt a felmérést annak kell elvégeznie, aki ténylegesen megnézte a gépet, nem távolról becsülte meg.

A dagasztógépünk lebontásának tanulságai – összefoglalva

A meghibásodási és javítási folyamat nem volt kellemes, de világossá tette, hogy mit csináltunk rosszul, és min kell változtatni. Ha van a fentiek rövid változata, akkor ez:

• Az olajszint ellenőrzése nem ugyanaz, mint az olaj állapotának ellenőrzése – mind számít, mind az állapot fontosabb
• A gyártó által megadott tömítéscsere-intervallumok normál állapotra vonatkoznak; az agresszív vegyületek vagy a magas hőmérséklet rövidebb időközt tesz szükségessé
• A hőmérsékleti trendek felfogják a fejlődő problémákat, mielőtt azok meghibásodásokká válnának
• A kritikus pótalkatrészek kis készletének megőrzése drámaian csökkenti az állásidőt, ha valami elromlik
• A korai figyelmeztető jelekre – zaj, hőmérséklet-emelkedés, vizuális szivárgás – mindig olcsóbb reagálni, mint a teljes meghibásodásra várni.

A dagasztógép immár hét hónapja működik a javítás óta minden további probléma nélkül. Az általunk elvégzett karbantartási változtatások nem bonyolultak vagy költségesek. Csak alaposabbak, mint amit korábban csináltunk – és utólag visszagondolva, az „alapos” és a „megfelelő” közötti szakadék volt az, ahol a probléma mindvégig élt.
