Gumidagasztógép-alkalmazások a kábelkeverék-feldolgozásban

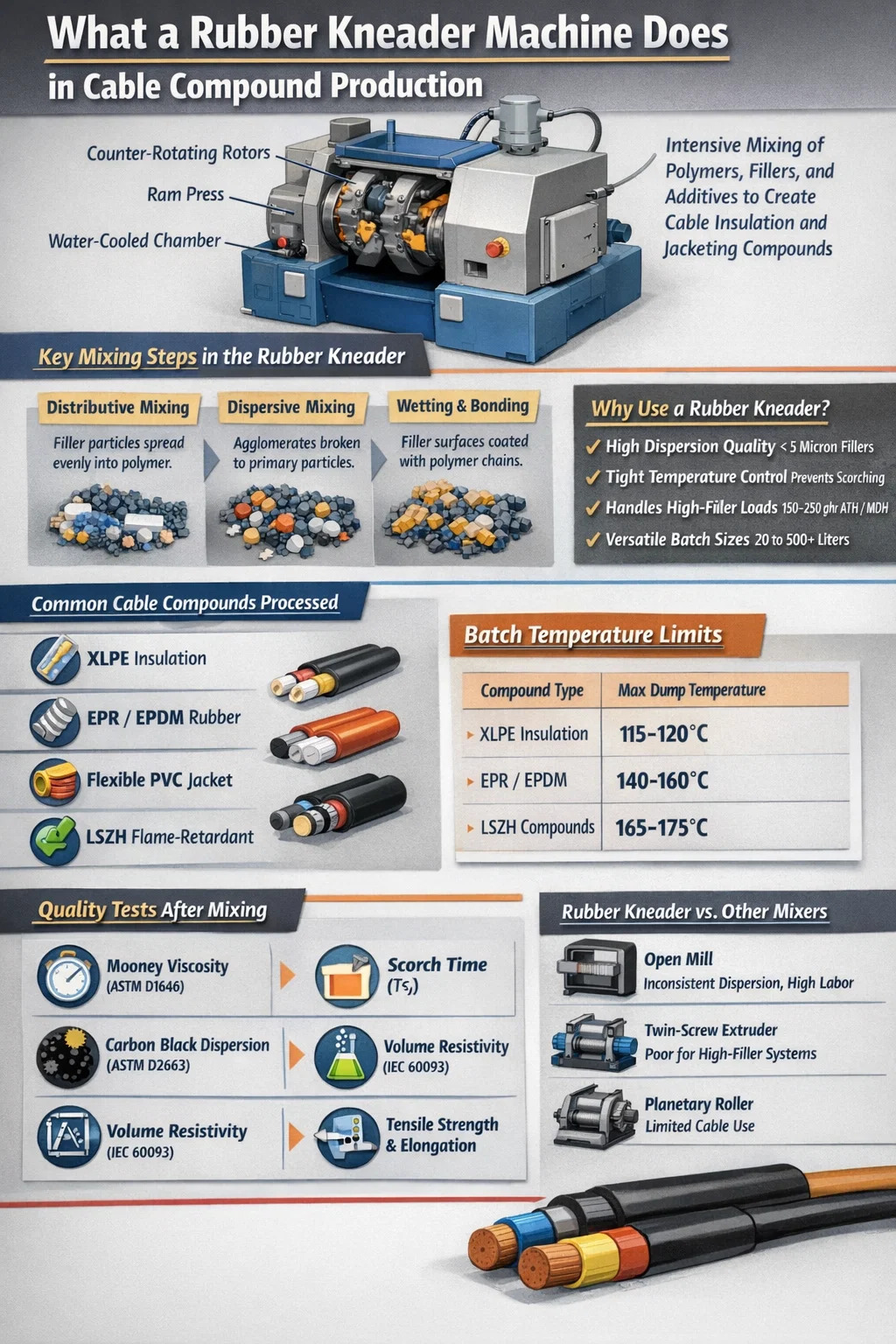

Milyen a Gumi dagasztó A gép valóban működik a kábelkompozíciók gyártásában

A gumidagasztógép – amelyet belső keverőnek vagy diszperziós dagasztónak is neveznek – az a magkeverő berendezés, amellyel a nyers gumi- vagy polimer alapanyagokat extrudálásra kész, kész kábelkeverékekké alakítják. A kábelgyártás során a keveréknek szigorú elektromos, mechanikai és termikus követelményeknek kell megfelelnie. A gumidagasztó ezt úgy éri el, hogy intenzív nyírófeszültséget, kompressziót és hőt alkalmaz az elasztomerek, töltőanyagok, lágyítók, antioxidánsok, égésgátlók és vulkanizálószerek egységes, feldolgozható masszává keverésére.

A közvetlen válasz: a gumidagasztógép nélkülözhetetlen a kábelkeverékek feldolgozásában, mivel egyetlen más szakaszos keverési technológia sem biztosítja a diszperziós minőség, a hőszabályozás és az áteresztőképesség azonos kombinációját a nagy viszkozitású elasztomer rendszerekben. A nyitott malomban végzett keverés nem felel meg a zárt, ellenőrzött keverési környezetnek. Az ikercsigás folyamatos keverőkből hiányzik a kábelkeverék-berendezésekre jellemző rövid távú, többreceptű gyártás rugalmassága.

A kábelszigetelő és burkolatok általában 15-30 különálló összetevőt tartalmaznak. Az egyes összetevők – különösen a korom, a szilícium-dioxid és az égésgátló töltőanyagok – 5 mikron alatti elsődleges részecskeszintre való diszpergálása közvetlenül meghatározza, hogy a kész kábel átmegy-e a dielektromos szilárdsági vizsgálaton, az öregedési teszteken és a lángterjedési szabványokon, például az IEC 60332 vagy az UL 1666 szabványokon. polimer láncokkal ellátott felületek, ez a feladat, amelyet egyszerűbb keverési megközelítésekkel egyszerűen nem lehet következetesen végrehajtani.

Gumidagasztóval feldolgozott magkábel-vegyülettípusok

A kábelgyártók az elasztomer és a hőre lágyuló-elasztomer keverékcsaládok széles skálájával dolgoznak. Mindegyik más és más követelményeket támaszt a keverőberendezéssel szemben, és a gumidagasztó rutinszerűen kezeli mindegyiket.

XLPE és PE-alapú szigetelővegyületek

A közép- és nagyfeszültségű tápkábelekhez való térhálósítható polietilén (XLPE) keverékek rendkívül tiszta keverési környezetet és precíz hőmérséklet-szabályozást igényelnek. A peroxid térhálósító szerek 120 °C felett bomlásnak indulnak, ezért a gumidagasztónak e küszöbérték alatt kell tartania az adag hőmérsékletét a bedolgozás során. A modern vízhűtéses dagasztórendszerek ±3°C-on belül stabil forgórész felületi hőmérsékletet érnek el, megelőzve az idő előtti beégést, miközben a töltőanyag alapos diszperzióját érik el 50-500 literes tételekben.

EPR és EPDM szigetelő vegyületek

Az etilén-propilén gumi (EPR) és az etilén-propilén-dién monomer (EPDM) vegyületeket kiváló elektromos tulajdonságaik és ózonállóságuk miatt széles körben használják középfeszültségű kábelekhez (1 kV-tól 35 kV-ig) és bányászati kábelekhez. Ezek a vegyületek jellemzően 60-100 rész kaucsukot (phr) tartalmaznak kalcinált agyagot vagy kezelt szilícium-dioxidot, nagy forgórész-csúcs-sebességeket (gyakran 40-60 ford./perc-et) és meghosszabbított, 8-14 perces keverési ciklusokat igényelnek tételenként. A 0,65 és 0,75 közötti töltési tényezővel rendelkező gumidagasztó optimalizálja a nyírómunkát ezeken a merev, nagy töltőanyagtartalmú rendszereken.

PVC vegyület rugalmas kábelköpenyekhez

Bár a PVC hőre lágyuló, rugalmas PVC kábelköpeny-keverékek, amelyek 40-80 phr lágyítót (tipikusan DINP-t vagy DIDP-t) tartalmaznak, a keverés során úgy viselkednek, mint a gumi, és óriási hasznot húznak a keverőben végzett belső feldolgozásból. A gumidagasztó gyorsan és egyenletesen gélesíti a PVC gyantát lágyítóval, egyetlen menetben felszívja a stabilizátorokat, töltőanyagokat és pigmenteket. Ez egy homogén vegyületet eredményez állandó Shore A keménységgel – jellemzően 60-80 –, ami kritikus azoknál a kábeleknél, amelyeknek át kell menniük a hideg hajlítási teszten –15°C-on vagy alacsonyabb hőmérsékleten.

Szilikongumi keverékek magas hőmérsékletű kábelekhez

A 150°C és 200°C közötti folyamatos működésre tervezett szilikongumi kábelek autóipari, repülőgépipari és ipari fűtési alkalmazásokat szolgálnak. A füstölt szilícium-dioxiddal (jellemzően 25-45 phr) és szilán kötőanyagokkal összekevert polidimetil-sziloxán gumi a gumidagasztó gyengéd, mégis alapos keverő hatását követeli meg. A szilikon túlkeverése megszakítja a polimer láncokat és visszafordíthatatlanul csökkenti a vegyület viszkozitását, ezért a szilikonhoz használt dagasztógépeket szigorúan ellenőrzött ciklusidővel és alacsonyabb, 15-30 ford./perc rotorfordulatszámmal programozzák.

Lángálló (FR) és alacsony füsttartalmú, nulla halogén (LSZH) vegyületek

Az LSZH kábelkeverékek – az EN 50399 és az IEC 60332-3 szabványok szerint kötelezőek a vasúti, metró-, hajó- és középületi létesítményekben – 150-250 phr ásványi égésgátlót, például alumínium-trihidrátot (ATH) vagy magnézium-hidroxidot (MDH) tartalmaznak. Ezek az ultra-nagy töltetű töltések minden keverőberendezés korlátait feszegetik. A gumidagasztó gyakorlatilag az egyetlen szakaszos keverőgép, amely képes ezeket a töltőanyagszinteket EVA, EBA vagy poliolefin elasztomer mátrixba beépíteni, miközben fenntartja az elfogadható vegyület reológiát. A tangenciális vagy egymásba kapcsolódó geometriájú rotorokat kifejezetten ehhez az alkalmazáshoz választották ki, 10-18 perces ciklusidővel és gondosan 170 °C alatt tartva a sarzshőmérsékletet, hogy megakadályozzák az ATH kiszáradását.

Hogyan kezeli a gumidagasztógép a nagy töltőanyagtartalmú kábelkészítményeket

A kábelkeverékek feldolgozásában a legnagyobb technikai kihívás a nagy mennyiségű szilárd töltőanyag – a félvezető rétegek korom, az ATH/MDH az égésgátlásért, az agyag az EPR szigeteléshez – beépítése anélkül, hogy rosszul diszpergált agglomerátumok képződnének vagy a polimer mátrix roncsolódnának. A gumidagasztó ezt három egymást követő mechanizmuson keresztül oldja meg:

1. Elosztó keverés: Az ellentétes forgó rotorok ismételten felosztják és újrakombinálják az adagolt anyagot, és a töltőanyag részecskéket szétszórják a polimer térfogatában. Ez elsősorban a keverési ciklus első 2-4 percében történik, amikor a töltőanyag még agglomerálódott.
2. Diszperziós keverés: Ahogy a forgórész sebessége nő, vagy a nyomószár nyomása az anyagot a rotor résébe engedi, a töltőanyag-agglomerátumok kohéziós erejét meghaladó nyírófeszültségek széttörik azokat. Ez a kritikus fázis a szigetelőanyagokban a dielektromos minőségű diszperzió eléréséhez.
3. Nedvesedés és felületi kémia: A folyamatos keverés a polimer láncokat a frissen szabaddá vált töltőanyag felületekre tereli, stabilizálja a diszperziót és megakadályozza az újraagglomerációt a későbbi feldolgozás során. A keverés során hozzáadott kötőanyagok kémiailag kötik a töltőanyagot a polimerhez, tartósan javítva a vegyület mechanikai és elektromos teljesítményét.

Egy EBA-mátrixban 200 phr MDH-t tartalmazó tipikus LSZH-vegyület esetén a gumidagasztónak 0,10-0,18 kWh/kg fajlagos keverési energiát kell biztosítania a cél diszperzió eléréséhez. A modern dagasztógép-vezérlő rendszerek valós időben követik nyomon az energiabevitelt, és ezt használják elsődleges végpont kritériumként – sokkal megbízhatóbb, mint az idő önmagában.

Hőmérséklet-szabályozás a gumidagasztó-műveletekben kábelkeverékekhez

A hőmérséklet az a paraméter, amely leggyakrabban okozza a kábelkeverék meghibásodását. Túl alacsony, és a töltőanyagok nem oszlanak el; túl magas, és a perzselés, a polimer lebomlása vagy a töltőanyag kiszáradása tönkreteszi a tételt. A gumidagasztó hőmérséklet-szabályozó rendszerének kezelnie kell mind a mechanikai munka során keletkező hőt, mind azt a hőt, amelyet az érzékeny összetevők védelme érdekében el kell távolítani.

A modern gumidagasztógépek ezeket a szűk hőmérséklet-ablakokat többzónás hőmérséklet-szabályozással érik el: a keverőkamra falai, a rotor tengelyei és a munkahenger egymástól függetlenül, keringető víz vagy olaj segítségével hőmérséklet-szabályozott. A kamra több pontján elhelyezett infravörös vagy kontakt hőelemek valós idejű adatokat adnak a PLC-nek a hűtési áramlási sebesség vagy a rotor sebességének automatikus beállításához.

A rotor geometriájának kiválasztása kábelkeveréshez

A rotor minden gumidagasztógép szíve, és a rotor geometriájának megválasztása nagymértékben befolyásolja a vegyület minőségét a kábelalkalmazásokban. Három elsődleges rotorcsaládot használnak:

Tangenciális rotorok (nem egymásba kapcsolódó)

A tangenciális rotorok ellentétes irányban forognak anélkül, hogy a rotor szárnyai áthaladnának egymás sodort térfogatain. Ez a konfiguráció nagyobb szabad térfogatot biztosít – 0,80-ig terjedő kitöltési tényező –, és túlzott nyomatékcsúcsok nélkül kezeli a nagyon merev, nagy töltőanyagtartalmú keverékeket. A 200 phr ásványi töltőanyagot tartalmazó LSZH vegyületeknél általában előnyben részesítik a tangenciális rotorokat. A klasszikus 2 szárnyas és 4 szárnyas tangenciális kialakítás továbbra is szabványos a kábelgyárakban világszerte, a 4 szárnyas geometria lehetővé teszi a porszerű töltőanyagok gyorsabb bedolgozását.

Összefonódó rotorok

Az egymásba illeszkedő rotorok áthaladnak egymás zónáján, így sokkal szűkebb a rotorrés, és nagyobb nyírófeszültségek keletkeznek. Emiatt kiválóak a diszperzív keverési feladatokhoz – például a korom agglomerátumok lebontásához félvezető kábelkeverékekben, ahol a sima, hézagmentes felület elérése az extrudált rétegen elengedhetetlen a nagyfeszültségű kábelek teljesítményéhez. Az egymásba illeszkedő rotorok is általában hűvösebben működnek, mert hatékonyabban cserélik az anyagot a rotorok között, javítva a hőátadást. Az ultra-nagy töltőanyagtartalmú LSZH készítményekhez azonban a nyomaték korlátai miatt kevésbé alkalmasak.

PES (polietilén szilikon) és speciális rotorprofilok

A szilikon kábelkeverékek feldolgozásához a speciális, kis nyírású, nagyobb hézagú rotorprofilok megakadályozzák a szilikongumi destruktív mechanikai leépülését. Egyes gyártók olyan moduláris rotorrendszereket kínálnak, amelyek lehetővé teszik egyetlen gumidagasztógép átkonfigurálását a rotortípusok között a termékösszetétel változásával – ez jelentős működési előny az olyan kábelgyárakban, amelyek több vegyületcsaládot állítanak elő ugyanazon a berendezésen.

Keverési ciklus tervezése és folyamatparaméterei kábelvegyületekhez

A kábelkeverék gumidagasztóban való keverési ciklusa nem egy egyszerű „mindent adjunk hozzá és keverje össze” művelet. Az összetevők adagolásának sorrendje és időzítése közvetlenül meghatározza a diszperzió minőségét és a perzselés biztonságát. A középfeszültségű EPR szigetelőanyag jól megtervezett ciklusa általában ezt a struktúrát követi:

1. 1. szakasz – polimer rágcsálás (0-2 perc): Az EPR vagy EPDM bálák betöltése és a munkahenger leeresztése megtörténik. A rotorok 30–40 fordulat/perc sebességgel forognak, hogy meglágyítsák és lebontsák a polimert, csökkentve a kezdeti viszkozitást és előkészítve a mátrixot a töltőanyagok befogadására. A tétel hőmérséklete általában eléri a 80-100 °C-ot.
2. 2. szakasz – Töltőanyag bedolgozása (2–7 perc): A kalcinált agyagot, szilícium-dioxidot és a kormot (félvezető minőségekhez) fokozatosan vagy egyszerre adják hozzá a töltőanyag mennyiségétől függően. A nyomást 3-5 bar-ra növeljük, hogy a töltőanyagot a lágyított polimerbe kényszerítsük. Ebben a fázisban a rotor fordulatszáma 50–60 ford./percre emelkedhet. A hőmérséklet súrlódástól 120-140 °C-ra emelkedik.
3. 3. szakasz – Olaj és lágyító hozzáadása (7–9 perc): A paraffinos vagy nafténes olajokat és lágyítószereket folyékony adagolórendszereken keresztül fecskendezik be. Ez csökkenti a vegyület viszkozitását, és elosztja az adalékanyagokat a töltőanyag-polimer mátrixban.
4. 4. szakasz – Hűtősöprés (9-11 perc): A forgórész fordulatszáma csökken, a hűtővíz áramlása maximalizálódik, és a sarzs hőmérséklete 110 °C alá csökken a vulkanizáló anyagok hozzáadása előtt.
5. 5. szakasz – Gyógyító hozzáadás és végső homogenizálás (11-14 perc): Kén- vagy peroxidos térhálósító rendszereket, gyorsítókat és antioxidánsokat adnak hozzá és kevernek bele. A végpontot a célérték, jellemzően 0,12-0,16 kWh/kg fajlagos energiabevitel határozza meg ennél a vegyülettípusnál. Az adagot ezután a kiürítő malomra vagy az alábbi szállítószalagra dobják.

Ez a lépcsőzetes megközelítés megakadályozza a beégést, biztosítja az összes összetevő egyenletes eloszlását, és egy Mooney-viszkozitású (ML 1 4 100 °C-on) vegyületet állít elő következetesen a specifikáció ±3 Mooney-egységén belül – a tételenkénti konzisztencia olyan szintjét, amelyet nyílt malomban való keveréssel nem lehet elérni.

A gumidagasztógép feldolgozása után mért minőség-ellenőrzési paraméterek

Minden, a gumidagasztógépet elhagyó tételt érvényesíteni kell, mielőtt az extrudálásra kerülne. A kábelkeverék minőség-ellenőrzése reológiai és elektromos vizsgálatokat is magában foglal.

• Mooney viszkozitás (ASTM D1646): Méri a vegyület áramlási viselkedését. A specifikációtól eltérő viszkozitás az extrudálás méretének instabilitását okozza. Tipikus specifikációs ablak: ±5 Mooney egység a célérték körül.
• Perzselési idő (Ts2, ASTM D2084): Megerősíti, hogy a dagasztógépes keverés során nem történt idő előtti vulkanizálás. Az EPR-vegyületek esetében a Ts2-nek általában meg kell haladnia a 8 percet 135 °C-on, hogy lehetővé tegye a biztonságos extrudálási feldolgozást.
• Térfogat-ellenállás (IEC 60093): Szigetelőanyagok esetén a térfogat-ellenállásnak meg kell haladnia a 10¹³ Ω·cm-t szobahőmérsékleten. Félvezető vegyületek esetén az 1–500 Ω·cm tartományban kell lennie. A dagasztógépből származó diszperzió minősége a domináns változó, amely szabályozza ezt az értéket.
• Korom diszperzió (ASTM D2663): A mikrotomizált minták optikai mikroszkópos vagy pásztázó elektronmikroszkópos vizsgálata 1-5 skálán értékeli a diszperziót. A 4-es vagy jobb fokozat (kevesebb, mint 5% 10 μm feletti nem diszpergált agglomerátum) jellemzően szükséges a középfeszültségű kábelek szigeteléséhez.
• Sűrűség és töltőanyagtartalom: Megerősíti, hogy a töltőanyag teljesen bekeveredett a dagasztógépes keverés során. A sűrűségnek a specifikációtól való jelentős eltérése hiányos keverést vagy összetevő betöltési hibát jelez.
• Szakítószilárdság és szakadási nyúlás (IEC 60811-1): Kikeményedett tesztplakkokon mérve. Az alulméretezett szakítószilárdsági értékek gyenge polimer-töltőanyag kölcsönhatást jeleznek, ami a dagasztógép nem megfelelő diszperziójából ered.

Gumidagasztógép kapacitásának és méretarányának kiválasztása kábelgyártó üzemekhez

A kábelkeverékek feldolgozására szolgáló gumidagasztógépek a 0,5 literes laboratóriumi egységektől a 650 literes vagy azt meghaladó gyártógépekig széles kapacitásban állnak rendelkezésre. A megfelelő gépméret kiválasztásához ki kell egyensúlyozni a sarzsméretet, a ciklusidőt, az extrudáló sor fogyasztási arányát és a készletkezelési stratégiát.

A középfeszültségű EPR-kábelhez két 90 mm-es extrudert 600 kg/óra összteljesítménnyel működtető kábelgyár körülbelül 10 tételt igényel óránként egy 75 literes dagasztógéptől, amely 60 kg-os tételeket állít elő 6 perces ciklusonként, vagy 3 tételt óránként egy 200 literes dagasztógépből 130-0-0 perces ciklusonként. A nagyobb dagasztógép általában nyer a vegyes kilogrammonkénti energiahatékonyságban, de a kisebb egység gyorsabb receptváltást tesz lehetővé a nagy termékválasztékú növények számára.

Automatizálás és folyamatvezérlés a modern gumidagasztórendszerekben

A mai gumidagasztógép távol áll a két évtizeddel ezelőtti kézi vezérlésű szakaszos keverőktől. A kábelkeverékek gyártásához használt, teljesen automatizált dagasztósorok több vezérlési és adatkezelési réteget integrálnak, amelyek közvetlenül javítják a keverék konzisztenciáját és csökkentik a hulladék mennyiségét.

Gravimetrikus összetevő-adagoló rendszerek

Az automatizált mérőgaratok és a folyadékadagoló szivattyúk a célsúly ±0,1%-án belül minden összetevővel táplálják a gumidagasztógépet. Ez kiküszöböli a kézi keverési műveletek során a tételenkénti ingadozás legnagyobb forrását. Olyan kábelkeverékeknél, ahol a koromterhelést ±0,5 phr-on kell tartani a félvezető réteg egyenletes térfogat-ellenállásának fenntartásához, ez a pontosság nem kötelező – elengedhetetlen.

Energia alapú keverési végpontszabályozás

Ahelyett, hogy minden tételt meghatározott ideig futtatnának, a modern dagasztógép-vezérlő rendszerek valós időben számítják ki a kumulatív fajlagos energiát (kWh/kg), és a célenergia elérésekor kiürítik a tételt – függetlenül attól, hogy ez egy adott napon 10 vagy 14 percet vesz igénybe. Ez a megközelítés automatikusan kompenzálja a környezeti hőmérsékletet, a nyersanyag viszkozitásának változásait és a rotor kopását, így egyenletesebb diszperziót biztosít, mint az időalapú szabályozás önmagában. Ipari környezetben végzett vizsgálatok kimutatták, hogy az energia-végpont szabályozás 30-50%-kal csökkenti a Mooney viszkozitás eloszlását a rögzített idejű keverési ciklusokhoz képest.

Receptkezelés és nyomon követhetőség

Az integrált SCADA vagy MES rendszerek több száz összetett receptet tárolnak, és naplózzák az összes folyamatparamétert – a hőmérsékleti profilokat, a rotor fordulatszámát, az energiabevitelt, a kiürítési hőmérsékletet, a sarzs tömegét – minden gyártott tételhez. Ez a tételes nyomon követhetőség kötelező a közüzemi minőségű tápkábeleket szállító kábelgyártók számára, ahol a vizsgálólaboratóriumok teljes folyamatdokumentációt követelnek meg a kész kábelvizsgálati jelentések mellett.

Por- és füstelszívás integrációja

A korom, az MDH, az ATH és a szilícium-dioxid por komoly foglalkozás-egészségügyi és robbanásveszélyt jelent. A kábelkeverékek feldolgozásához használt gumidagasztóberendezések integrálják a dugattyús vákuum-elszívást, a garatszintű porgyűjtést és a kamraszellőztető rendszereket, hogy a munkahelyi levegő minőségét a megengedett expozíciós határokon belül tartsák. Ez az a terület, ahol a dagasztógép zárt jellege már előnyt jelent a nyílt malomban történő keveréssel szemben a por elszigetelése szempontjából.

Gyakori feldolgozási problémák a kábelgyúró-keverés során és azok megoldása

Még jól karbantartott berendezések és automatizált vezérlés mellett is, a kábelkeverékek gumidagasztóval történő feldolgozása visszatérő problémákba ütközik. A kiváltó okok megértése lehetővé teszi a folyamatmérnökök számára, hogy ezeket szisztematikusan kezeljék.

Keverés közben megég

A dagasztógépen belüli idő előtti vulkanizálás a legköltségesebb keverési hiba – egy teljes adag keveréket le kell selejtezni, és a kamrát meg kell tisztítani, ami anyag- és gyártási időt is veszít. A beégést leggyakrabban a késleltetett vulkanizáló hozzáadása okozza (a vulkanizáló anyagokat akkor adják hozzá, amikor a keverék túl forró), a hűtőrendszer meghibásodása vagy a rotor túlzott fordulatszáma a vulkanizáló bedolgozási szakaszban. Megelőzés: hajtson végre szigorú hőmérséklet-ellenőrzést (a mesterkeverék kiürítési hőmérséklete 100 °C alá csökkenjen a gyógyító hozzáadása előtt), ellenőrizze a hűtővíz hőmérsékletét és az áramlási sebességet a műszak indításakor, és negyedévente ellenőrizze a gumidagasztó hőmérséklet-érzékelő kalibrálását.

Gyenge korom diszperzió a félvezető vegyületekben

A félvezető kábelrétegeknek sima, jól eloszlatott koromnak kell lenniük, hogy megakadályozzák az elektromos feszültségkoncentrációt a vezető árnyékolásán vagy a szigetelő árnyékoló interfészén, ami nagy feszültség alatt a kábel idő előtti meghibásodását okozza. A dagasztóban a gyenge diszperzió az elégtelen energiabevitelből, a helytelen kitöltési tényezőből vagy a túlságosan magas szerkezetű korom (magas DBP abszorpciós) használatából adódik. A megoldások közé tartozik a fajlagos energiabevitel növelése, a kitöltési tényező 0,65–0,75 közötti tartományának ellenőrzése, valamint az alacsonyabb szerkezetű koromminőség értékelése, ha a diszperzió továbbra sem megfelelő.

Inkonzisztens tételviszkozitás

A tételenkénti Mooney-viszkozitás ±5 egység feletti ingadozása extrudálási instabilitást okoz – méretváltozást a kábelszigetelésben, cápabőr felületi hibákat vagy a szerszám nyomásingadozásait. A kiváltó okok közé tartozik a nyersanyag viszkozitásának változása (a természetes gumi és az EPDM Mooney-számai bálatételenként változnak), a hiányos olajfelszívódás vagy a rotor kopása, amely az idő múlásával növeli a tényleges hézagot. A megoldás a nyersanyag beérkezési ellenőrzési határértékeinek szigorításával, az olajadagoló szivattyú kalibrációjának ellenőrzésével és a gumi dagasztógép rotor kopásának mérésének ütemezésével 3000 üzemóránként.

Töltőanyag agglomerátumok Túlélő keveredés LSZH vegyületekben

A 200 phr ásványi töltőanyaggal az ATH vagy MDH részecskék összefüggő agglomerátumokat képezhetnek, amelyek ellenállnak a diszperziónak, különösen akkor, ha a töltőanyag felszívta a nedvességet. Az ATH vagy MDH előszárítása 80°C-on 4-8 órán keresztül a dagasztógép terhelése előtt csökkenti az agglomerátumképződést, és egy nagyságrenddel javíthatja a kész LSZH vegyület térfogati ellenállását. Alternatív megoldásként a töltőanyag bedolgozása során a nyomószár nyomásának növelése – 3 bar-ról 5–6 bar-ra – növeli az agglomerátumokra ható nyomó nyírófeszültséget és felgyorsítja a diszperziót.

Energiahatékonyság és környezetvédelmi szempontok a gumidagasztó-műveletek során

A gumidagasztógépek energiaigényes berendezések. Egy 250 literes dagasztógép 500 kW-os főhajtású motorral 0,12–0,20 kWh elektromos energiát fogyaszthat kilogrammonként előállított vegyület, a vegyület viszkozitásától és a ciklusidőtől függően. Egy évi 5000 tonnát termelő kábelkeverék-üzem esetében ez évi 600 000-1 000 000 kWh-t jelent, ami jelentős villamosenergia-költség és szénlábnyom.

Számos stratégia csökkenti a dagasztógép energiafogyasztását a keverék minőségének romlása nélkül:

• Változtatható sebességű (VSD) motorok: Cserélje ki a fix sebességű főhajtásokat VSD rendszerekkel, amelyek lehetővé teszik, hogy a rotor sebessége pontosan kövesse a folyamatgörbét. A VSD utólagos felszerelése általában 15-25%-kal csökkenti a dagasztógép elektromos fogyasztását.
• Optimalizált kitöltési tényező: A 0,60 töltési tényező alatti futás energiát pazarol, mert az anyag megcsúszik a rotorok körül anélkül, hogy produktív nyírást generálna. A tételtömeg 0,70–0,75 tartományra optimalizálása 10–15%-kal csökkenti a kevert kilogrammonkénti energiát.
• Hővisszanyerés a hűtővízből: A dagasztókamrából kilépő 40–60°C-os hűtővíz jelentős hőenergiát hordoz, amely hőcserélőkön keresztül visszanyerhető az előmelegített alapanyagtároló helyekre, vagy a téli hónapokban helyiségfűtést biztosít.
• A szükségtelen mesterkeverék újramarás kiküszöbölése: Egyes kábelkeverési eljárások egy külön nyitott malomos újraőrlési lépést tartalmaznak a dagasztógép után. A keverési ciklusok tervezése ennek a lépésnek a kiküszöbölésére – azáltal, hogy egyedül a dagasztógépben éri el a célzott diszperziót – csökkenti az energiafogyasztást és a munkaerőköltséget is.

Emissziós szempontból a halogén égésgátló anyagokat tartalmazó kábelkeverékek magas hőmérsékletű keverés során gőzöket bocsátanak ki. Az LSZH összetett feldolgozása nem veti fel ezt a problémát, és az LSZH kábelek növekedése az infrastrukturális projektekben világszerte fokozatosan csökkenti a gumidagasztó berendezésekkel feldolgozott halogénezett keverék mennyiségét világszerte.

Gumidagasztó gépek karbantartási követelményei a kábelkeverék szolgáltatásban

A kábelkeverékek feldolgozása különösen megterhelő a gumidagasztó mechanikai alkatrészeinél az ásványi töltőanyagok koptató jellege, a szükséges nagy töltési nyomás és a kábelgyártásra jellemző folyamatos üzemidő miatt. A strukturált karbantartási program elengedhetetlen a nem tervezett leállások elkerüléséhez.

• Rotor csúcshézag mérése: Minden 1000-1500 üzemóra után, vagy amikor a diszperzió minősége csökkenni kezd, mérje meg a hézagot a rotor csúcsai és a kamra fala között. A tipikus új hézag 1–3 mm; A 6–8 mm-t meghaladó hézag a forgórész kopását jelzi, amely felújítást vagy cserét igényel. A kopott rotorok csökkentik a nyírási intenzitást és előre láthatóan rontják a diszperzió minőségét.
• Nyomótömítés ellenőrzése: A nyomóhenger tömítések megakadályozzák, hogy a vegyület kilépjen a keverőkamrából a munkahenger nyomása alatt. A tömítés meghibásodása a hidraulikus rendszer szennyeződését és potenciális biztonsági veszélyeket okoz. 500 óránként ellenőrizze a tömítéseket; időalapú ütemezés szerint cserélje ki 2000-3000 óránként, függetlenül a látszólagos állapottól.
• Hűtőkör tisztítása: Az ásványi lerakódás és a biológiai szennyeződések a hűtővíz körökben csökkentik a hőátadás hatékonyságát, aminek következtében az adag hőmérséklete felfelé sodródik. Öblítse át és vízkőtelenítse a hűtőköröket 6 havonta, és folyamatosan kezelje a hűtővizet biociddal és vízkőgátlóval.
• Nyomóajtó tömítés és zárszerkezet: A keverőkamra alján lévő ejtőajtónak teljesen le kell zárnia keverés közben, hogy fenntartsa a nyomást és megakadályozza a keverék szivárgását. A zárócsapok és tömítések 200 óránkénti ellenőrzése magas töltőanyagtartalmú LSZH szervizben.
• Sebességváltó olaj elemzése: 1000 óránként küldje el a sebességváltó-kenőolaj-mintákat laboratóriumi elemzésre. A megnövekedett vas- vagy rézrészecskeszám a csapágyak vagy a fogaskerekek kopását jelzi, és lehetővé teszi a beavatkozást a sebességváltó katasztrofális meghibásodása előtt – ami egy nagy dagasztógépet 4-8 hétig is leállíthat az alkatrészek beszerzése közben.

A kábelkeverék-üzemek általában a gumidagasztó beszerzési árának 3-5%-át költik évente a tervezett karbantartásra , ennek a költségnek a nagy része a rotor felújítása (kemény felületek keményfém-karbid vagy hasonló bevonattal) és a tömítések cseréje.

A gumidagasztó összehasonlítása a kábelvegyületek alternatív keverési technológiáival

A kábelkeverék-gyártók időnként értékelik a gumidagasztógép alternatíváit. Annak megértése, hogy az alternatívák hol sikerülnek, és hol maradnak el, világossá teszi, hogy a dagasztógép miért marad domináns ebben az alkalmazásban.

A gyakorlati következtetés ebből az összehasonlításból: a kábelkeverék-gyártásban a gumidagasztót a termelési forgatókönyvek 80-90%-ában kombinálják a nyitott malomlemezzel. A dagasztó kiváló diszperziót biztosít; a nyitott malom biztosítja az extruder adagolórendszerek által megkívánt lapformát. Ezek egymást kiegészítő technológiák, nem versengő technológiák.

A gumidagasztó alakformáló trendjei a kábelkeverék-feldolgozásban

Számos iparági szintű trend befolyásolja azt, hogy a kábelgyártók hogyan határozzák meg, üzemeltetik és optimalizálják a gumidagasztó berendezéseket ma és a közeljövőben.

Az LSZH Kábeligény növekedése

Az európai, a közel-keleti és az ázsiai-csendes-óceáni térség építési és építési szabályozása fokozatosan kötelezővé teszi az LSZH kábelek használatát a nyilvános infrastruktúrában. Az LSZH globális kábelpiaca egyes régiókban évi 7-10%-os ütemben bővül. A gumidagasztógép-gyártók számára ez azt jelenti, hogy a 200 phr-os ásványi töltőanyag-keverékek feldolgozására alkalmas, nagy nyomatékú gépek iránti kereslet nő – ez a műszakilag igényes alkalmazás, amely előnyben részesíti a prémium, célirányosan tervezett berendezéseket az alacsony költségű alternatívákkal szemben.

Elektromos járművek kábelei

Az elektromos járművek töltőkábelei és a nagyfeszültségű jármű kábelköteg-kábelei olyan vegyületeket igényelnek, amelyek egyesítik a nagy rugalmasságot (ismételt hajlításhoz), a hőállóságot (125 °C vagy magasabb) és az autófolyadékokkal szembeni vegyszerállóságot. A gumidagasztókon feldolgozott szilikongumi és térhálósított poliolefin keverékek szolgálják ezt a piacot. Ahogy az elektromos járművek gyártása globálisan növekszik, az ilyen speciális kábelek iránti összetett kereslet gyorsan növekszik, ami további dagasztókapacitást von maga után.

Digitális folyamatoptimalizálás és mesterséges intelligencia által támogatott keverés

Egyes előretekintő kábelkeverék-gyárak olyan gépi tanulási modelleket alkalmaznak, amelyek valós időben jósolják meg a tétel Mooney viszkozitását a dagasztó nyomaték- és hőmérsékleti adataiból, lehetővé téve a vezérlőrendszer számára, hogy beállítsa a rotor sebességét vagy meghosszabbítsa a keverési ciklust a lerakás előtt – ahelyett, hogy a sarzs utáni tesztelés során a specifikációtól eltérő viszkozitást fedezne fel. E rendszerek korai alkalmazói 2–4 százalékpontos első menetes hozamjavulásról és 30–40%-os csökkenésről számoltak be az összetett hulladék arányában.

Fenntarthatósági nyomás a vegyületkészítményre

A korlátozott anyagok – bizonyos lágyítók, ólomalapú PVC-stabilizátorok, halogénezett égésgátlók – kiiktatására irányuló növekvő nyomás a kábelkeverékek újraformálását ösztönzi. Az új készítmények gyakran másként viselkednek a gumidagasztóban, mint az általuk helyettesített vegyületek: magasabb olvadékviszkozitás, eltérő töltőanyag-polimer kölcsönhatások, hosszabb keverési ciklusok. A kábelkeverék-fejlesztőknek újra kell érvényesíteniük a dagasztógép keverési ciklusait, amikor a összetétel megváltozik, növelve ezzel a folyamatmérnöki munkaterhelést, de lehetőséget teremtve az energiafogyasztás és a szakaszos ciklusidő egyidejű optimalizálására.
